产品展示

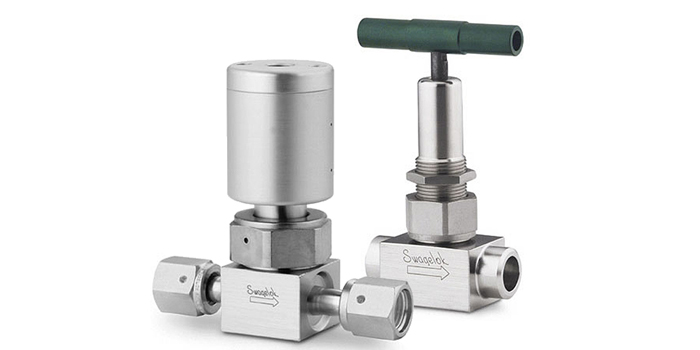

波纹管密封阀
波纹管密封阀
- 当大气隔离密封尤其重要时，无填料设计可提供可靠的，无泄漏的密封性能
- 焊接密封防止系统流体泄漏至大气中
- 多种选项用于通用与高纯度的服务
波纹管阀（B系列）
规格
| 工作压力 | 达 1000 psig (68.9 bar) |
| 温度 | –20 至 900° F (–28 至 482°C) |
| 流量系数 | 0.12 至 1.2 |
| 阀体材料 | 不锈钢、黄铜、合金400 |
| 阀杆顶端材料 | 316不锈钢、PCTFE、钴基合金 |
|
端接 |
|
| 类型 | 世伟洛克卡套管接头、卡套管对焊、卡套管承插焊 VCR面密封接头 |
| 尺寸 | 1/4 至 3/4 英寸; 6 至 12 毫米 |
| 内部体积 | 0.10 至 0.26 立方英寸 (1.6 至 4.3 cm3) |
带辅助填料的波纹管阀 —（U系列）
规格
| 工作压力 | 达 2500 psig (172 bar) |
| 温度 | –20 至 1200° F (–28 至 648°C) |
| 流量系数 | 0.36 至 5.3 |
| 阀体材料 | 316 不锈钢 |
| 阀杆顶端材料 | 316不锈钢、PCTFE、钴基合金 |
|
端接 |
|
| 类型 | 世伟洛克®卡套接头、内螺纹VCR面密封接头、卡套管插焊、卡套管对焊 |
| 尺寸 | 1/4 至 1 英寸; 6 至 12 毫米 |
| 内部体积 | 0.11 至 1.46 立方英寸 (1.8 至 23.9 cm3) |
波纹管密封计量阀 —（BM系列）
规格
| 工作压力 | 达 700 psig (48.2 bar) |
| 温度 | –20 至 900° F (–28 至 482°C) |
| 流量系数 | 0.019 至 0.30 |
| 阀体材料 | 316 不锈钢 |
| 阀杆顶端材料 | 带氟碳橡胶FKM涂层的316不锈钢 |
|
端接 |
|
| 类型 | 世伟洛克卡套管接头、组合外螺纹VCR面密封接头、卡套管承插焊、卡套管对焊 |
| 尺寸 | 1/4 至 3/8 英寸; 6 毫米 |
| 内部体积 |
0.07立方英寸（1.1 cm3）—计量阀阀杆顶端 0.11立方英寸（1.6 cm3）—调节阀阀杆顶端 |
波纹管阀（H和HK系列）
规格
| 工作压力 | 达 1000 psig (68.9 bar) |
| 温度 | –80 至 600° F (–62 至 315°C) |
| 流量系数 | 0.11 至 0.28 |
| 阀体材料 |
316 不锈钢 或 黄铜 |
| 阀杆顶端材料 | S17400 或 PCTFE |
|
端接 |
|
| 类型 | 世伟洛克®卡套接头、NPT、VCR面密封接头、卡套管承插焊，卡套管对焊、卡套管延长 |
| 尺寸 |
1/8 至 3/8 英寸; 6 毫米 |
| 内部体积 |
0.08 和 0.10 立方英寸 (1.3 和 1.6 cm3) |
开关服务波纹管密封阀（BY系列）
规格
| 工作压力 | 真空至150psig（10.3 bar） |
| 温度 | 0 至 200°F (–18 至 93°C) |
| 阀体材料 | 316 不锈钢 |
| 阀杆顶端材料 | 带氟碳橡胶的不锈钢 |
| 端接 | 1/4英寸VCR面密封接头或世伟洛克卡套管接头 |
波纹管阀（BN系列）
规格
|
工作压力 |
真空至500 psig（34.4 bar） |
| 温度 | –40 至 200°F (–40 至 93°C) |
| 流量系数 | 0.30 和 0.70 |
| 阀体材料 | 316L 不锈钢 |
| 阀杆顶端材料 | PCTFE |
|
端接 |
|
|
类型 |
世伟洛克卡套管接头、对焊接头、卡套管焊接、卡套管延长、VCR面密封接头、VCO® O型圈接头 |
| 尺寸 | 1/4 至 1/2 英寸; 6 至 12 毫米 |
| 内部体积 | 0.18 和 0.27立方英寸 (2.9 和 4.4 cm3) |
高压气动波纹管阀（HB系列）
规格
|
工作压力 |
达 3500 psig (241 bar) |
| 温度 | –40 至 400°F (–40 至 204°C) |
| 流量系数 | 0.3 |
| 阀体材料 | 316L 不锈钢 |
| 阀杆顶端材料 | PCTFE |
|
端接 |
|
| 类型 | 世伟洛克卡套接头、VCR面密封接头、卡套管道对焊接头、卡套管道承插焊接头 |
| 尺寸 |
1/4 至 1/2 英寸; 6 毫米 |
| 内部体积 | 0.27 立方英寸 (4.4 cm3) |
