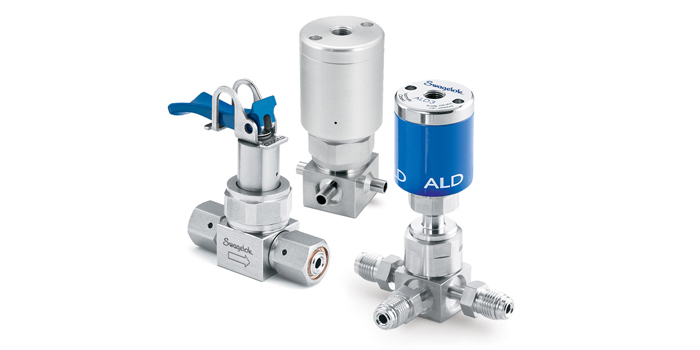

隔膜密封阀

我们的隔膜密封阀产品提供多种尺寸、材质和配置，能够满足各种高纯和超高纯应用场合的需求。

隔膜密封阀:

隔膜密封阀（DL和DS系列）

DL系列和DS系列隔膜阀为压力3500 psig（241bar）以下的高纯和超高纯应用场合提供无填料全金属密封。

工作压力	达 3500 psig (241 bar)
温度	–100 至 250°F (–73 至 121°C)
流量系数	达 0.30
阀体材料	316L 不锈钢
隔膜材料	316 不锈钢
端接
类型	世伟洛克®卡套接头、VCR®面密封接头、VCO® O型圈面密封接头、卡套管对焊、卡套管承插焊
尺寸	1/4, 3/8, 和 1/2 英寸; 6 和 8 毫米

流量系数达13，提供多种阀体材料和配置的LD系列大宗气体隔膜阀广泛适用于各种超高纯关断、大宗气体分配和隔离应用场合。

工作压力	达 300 psig (20.6 bar)
温度	–20 至 300° F (–28 至 148°C)
流量系数	达 13
阀体材料	CF3M铸造不锈钢、锻造和316L不锈钢棒料
隔膜材料	316L 不锈钢
端接
类型	世伟洛克卡套接头、外螺纹VCR面密封接头、内螺纹NPT、内螺纹ISO、卡套管延长管
材料	1/4 至 1 英寸; 12 至 25 毫米

DP系列隔膜密封阀采用316L VIM-VAR材料，适用于各种超高纯应用场合。

工作压力	真空至3045 psig（210bar）
爆破压力	达 12 200 psig (840 bar)
执行压力	60 至 120 psig (4.2 至 8.2 bar)
温度	–10 至 300°F (–23 至 150°C)
流量系数	0.20 和 0.27
阀体材料	316L VIM-VAR 不锈钢
隔膜材料	隔膜材料钴基超级合金
端接
类型	世伟洛克卡套接头、VCR面密封接头、卡套管对焊、模块化表面安装(MSM)
尺寸	1/4 英寸; 6 毫米

DF系列隔膜阀广泛适用于各种超高纯高流量应用场合，流量系数为0.62，配有高流量端接。

ALD隔膜阀提供超长使用寿命、高速执行和高达0.62的流量系数，并可装配耐热执行器、位置传感器和电磁阀，使其在原子层沉积应用中达到最佳性能。

DRP系列超高纯隔膜阀符合适用于超高纯化学品传输分配系统与设备的SEMI标准F57-0301，其增强型设计有助于最大程度地减少截留区和延长隔膜寿命。

压力等级	最高达 100 psig (6.8 bar)
介质温度	73 至 212°F (23 至 100°C)
流量系数	最高 10.2
阀体、隔膜材料	改良型 PTFE
端接
类型	细牙螺纹扩口接头以及Nippon Pillar Super 300®标准；ISO、NPT、Flowell
尺寸	1/4 至 1 1/4 英寸和 6 至 25 毫米
配置	两通和3通手动和气动关断；可调流量和旁通型

世伟洛克热浸式隔膜阀能够高速执行，流量系数高达0.60，设计能够在原子层沉积(ALD)、前体输送等高温工艺应用场合的220°C（428°F）温度环境中提供最佳性能。这种阀门有气动型和手动型，提供多种1/4和3/8英寸端接。

工作压力	真空至70 psig（4.8bar）
爆破压力	> 3200 psig (220 bar)
执行压力	60 至 90 psig (4.1 至 6.2 bar)
温度	20 至 220°C (70 至 428°F)
流量系数
H型VCR®端接	20°C（70°F）温度条件下0.60
	220°C（428°F）温度条件下0.40
VCR和所有其他端接	20°C（70°F）温度条件下0.30 220°C（428°F）温度条件下0.21
模块化表面安装阀体	20°C（70°F）温度条件下0.25 220°C（428°F）温度条件下0.21
阀体材料	316L VIM-VAR 不锈钢
隔膜材料	隔膜材料钴基超级合金
端接
类型	VCR和H型VCR金属垫片面密封接头、卡套管对焊；模块化表面安装（MSM）
尺寸	1/4 和 3/8 英寸 1.125 和 1.5 英寸 MSM

DR系列径向隔膜阀能够为多种场合提供更清洁、更紧凑的无菌流体控制，如介质准备、发酵、收集、分离、精炼、提纯、CIP和SIP系统。可以根据单阀体生物制药阀设计生产出多种配置的产品，包括多个阀门、多孔口阀门以及使用点阀门。

DE系列无弹簧隔膜阀提供多种执行选项方案，易于集成到1.125英寸C密封或W密封模块化气体系统中。
